抗力係数

drag coefficient

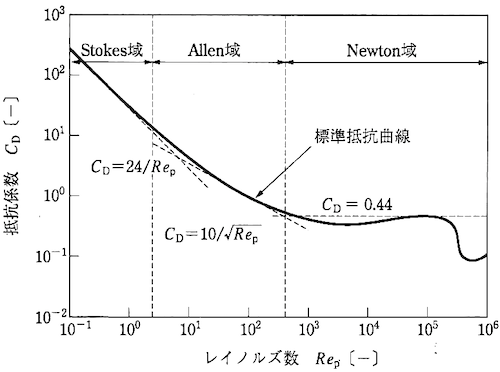

 流体中に浮遊する物体に作用する抗力(流体抵抗)の大きさに関する係数。抗力係数 $C_{\mathrm{D}}$ を用いると,物体に作用する抗力 $F_{\mathrm{D}}$ は,物体の流れ方向投影断面積 $A$ ,流体の運動エネルギーの関数 $$ F_{\mathrm{D}} = C_{\mathrm{D}}\,A\,\frac{\rho\, u^{2}}{2} $$ で与えられる。抗力係数は,物体の形状が一定であれば,流れの相似則より,レイノルズ数 $Re_{\mathrm{p}}$ のみの関数となる。球の抵抗係数は下図に示すように,$Re_{\mathrm{p}}$ の範囲によって次式で近似される。 \begin{align} C_{\mathrm{D}} &= \frac{24}{Re_{\mathrm{p}}} & &Re_{\mathrm{p}}<2 & &(\mathrm{Stokes域})\\[9pt] C_{\mathrm{D}} &= \frac{10}{\sqrt{Re_{\mathrm{p}}}} & 2<&Re_{\mathrm{p}}<500 & &(\mathrm{Allen域})\\[9pt] C_{\mathrm{D}} &= 0.44 & 500<&Re_{\mathrm{p}} & &(\mathrm{Newton域}) \end{align}
→  抵抗係数

抗力係数
抗力係数
執筆者:粉体工学用語辞典
更新日:2021/06/16
